Seat Altea 2006 Manuel du propriétaire (in French)

Vérification et remises à niveau219
Pour rouler en toute sécurité
Utilisation
Conseils pratiques
Caractéristiques techniques

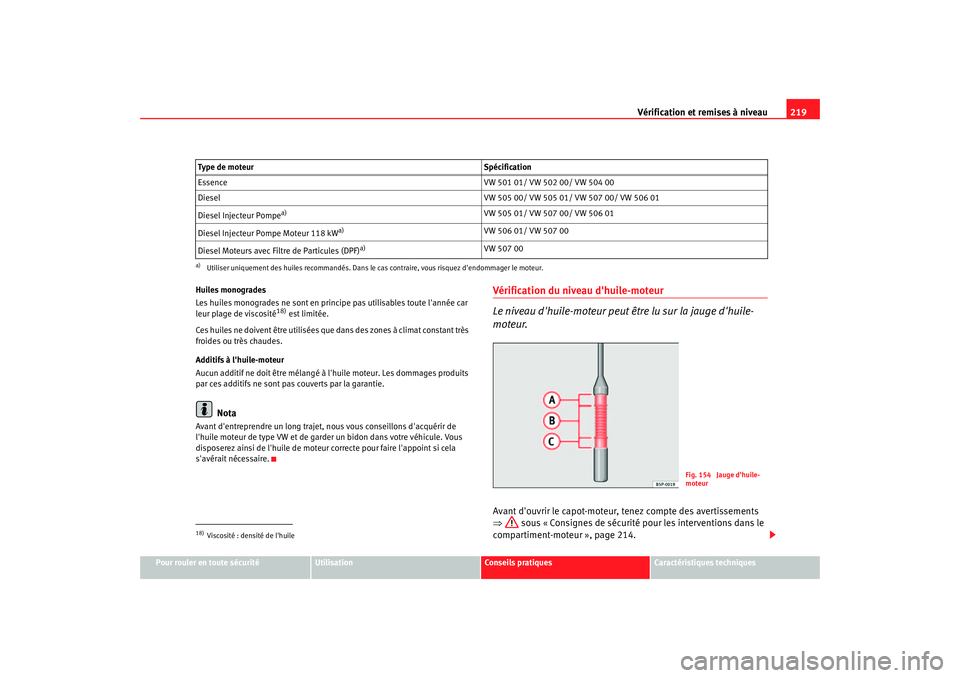

Huiles monogrades
Les huiles monogrades ne sont en prin
cipe pas utilisables toute l'année car
leur plage de viscosité
18) est limitée.
Ces huiles ne doivent être utilisées que dans des zones à climat constant très
froides ou très chaudes.
Additifs à l'huile-moteur
Aucun additif ne doit être mélangé à l'huile moteur. Les dommages produits
par ces additifs ne sont pas couverts par la garantie.
Nota
Avant d'entreprendre un long trajet, nous vous conseillons d'acquérir de
l'huile moteur de type VW et de garder un bidon dans votre véhicule. Vous
disposerez ainsi de l'huile de moteur correcte pour faire l'appoint si cela
s'avérait nécessaire.
Vérification du niveau d'huile-moteur
Le niveau d'huile-moteur peut être lu sur la jauge d'huile-
moteur.Avant d'ouvrir le capot-moteur, tenez compte des avertissements
⇒ sous « Consignes de sécurité pour les interventions dans le
compartiment-moteur », page 214.
Type de moteur Spécification
Essence VW 501 01/ VW 502 00/ VW 504 00
Diesel VW 505 00/ VW 505 01/ VW 507 00/ VW 506 01
Diesel Injecteur Pompe
a)
a)Utiliser uniquement des huiles recommandés. Dans le cas contraire, vous risquez d'endommager le moteur.
VW 505 01/ VW 507 00/ VW 506 01
Diesel Injecteur Pompe Moteur 118 kW
a)
VW 506 01/ VW 507 00
Diesel Moteurs avec Filtre de Particules (DPF)
a)
VW 507 00
18)Viscosité : densité de l'huile
Fig. 154 Jauge d'huile-
moteur
Altea frances Seite 219 Montag, 3. Oktober 2005 5:19 17

Vérification et remises à niveau
220

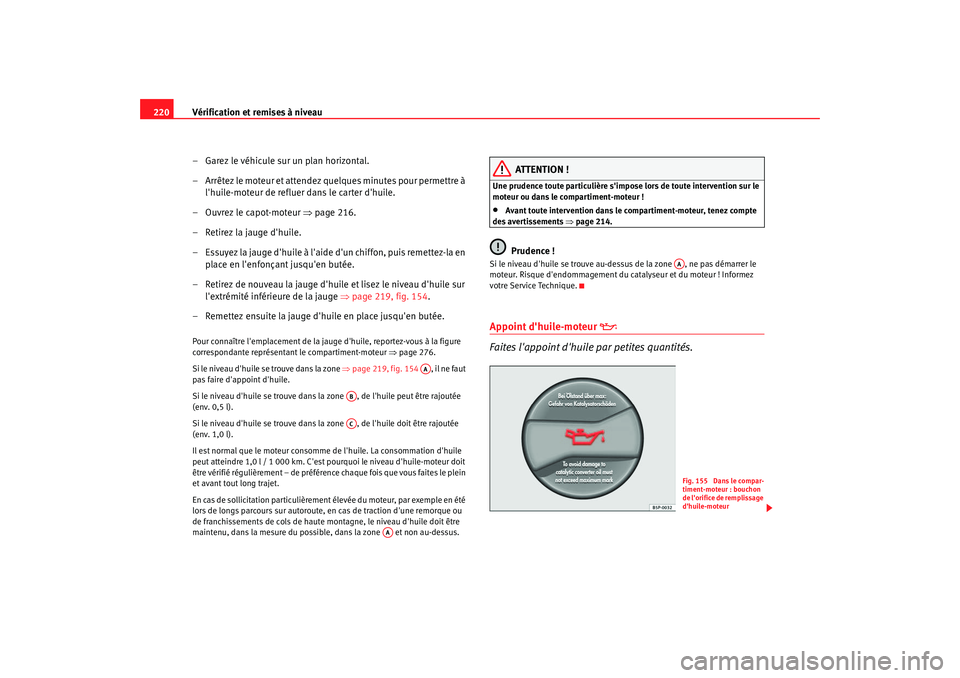

– Garez le véhicule sur un plan horizontal.
– Arrêtez le moteur et attendez quelques minutes pour permettre à l'huile-moteur de refluer dans le carter d'huile.
– Ouvrez le capot-moteur ⇒page 216.
– Retirez la jauge d'huile.
– Essuyez la jauge d'huile à l'aide d'un chiffon, puis remettez-la en place en l'enfonçant jusqu'en butée.
– Retirez de nouveau la jauge d'huile et lisez le niveau d'huile sur l'extrémité inférieure de la jauge ⇒page 219, fig. 154 .
– Remettez ensuite la jauge d'huile en place jusqu'en butée.Pour connaître l'emplacement de la jaug e d'huile, reportez-vous à la figure
correspondante représentant le compartiment-moteur ⇒page 276.
Si le niveau d'huile se trouve dans la zone ⇒page 219, fig. 154 , il ne faut
pas faire d'appoint d'huile.
Si le niveau d'huile se trouve dans la zone , de l'huile peut être rajoutée
(env. 0,5 l).
Si le niveau d'huile se trouve dans la zone , de l'huile doit être rajoutée
(env. 1,0 l).
Il est normal que le moteur consomme de l'huile. La consommation d'huile
peut atteindre 1,0 l / 1 000 km. C'est pour quoi le niveau d'huile-moteur doit
être vérifié régulièrement – de préférence chaque fois que vous faites le plein
et avant tout long trajet.
En cas de sollicitation particulièremen t élevée du moteur, par exemple en été
lors de longs parcours sur autoroute, en cas de traction d'une remorque ou
de franchissements de cols de haute montagne, le niveau d'huile doit être
maintenu, dans la mesure du possible, dans la zone et non au-dessus.
ATTENTION !
Une prudence toute particulière s'impose lors de toute intervention sur le
moteur ou dans le compartiment-moteur !•
Avant toute intervention dans le compartiment-moteur, tenez compte
des avertissements ⇒ page 214.Prudence !
Si le niveau d'huile se trouve au-dessus de la zone , ne pas démarrer le
moteur. Risque d'endommagement du catalyseur et du moteur ! Informez
votre Service Technique.Appoint d'huile-moteur


Faites l'appoint d'huile par petites quantités.
AA
ABAC
AA
AAFig. 155 Dans le compar-
timent-moteur : bouchon
de l'orifice de remplissage
d'huile-moteur
Altea frances Seite 220 Montag, 3. Oktober 2005 5:19 17

Vérification et remises à niveau221
Pour rouler en toute sécurité
Utilisation
Conseils pratiques
Caractéristiques techniques

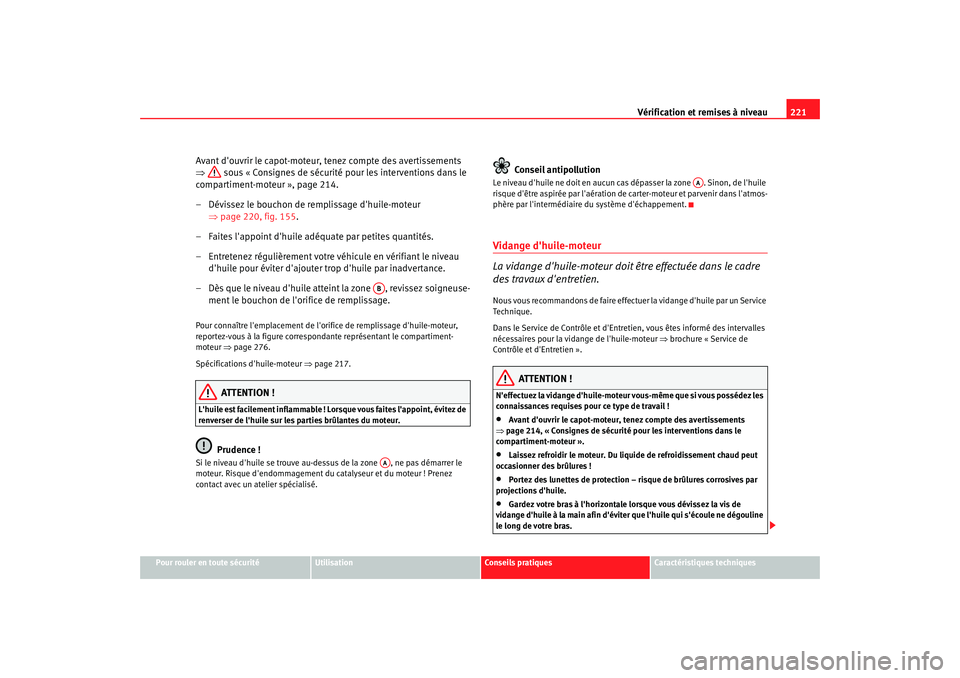

Avant d'ouvrir le capot-moteur, tenez compte des avertissements
⇒ sous « Consignes de sécurité po ur les interventions dans le
compartiment-moteur », page 214.
– Dévissez le bouchon de remplissage d'huile-moteur ⇒page 220, fig. 155 .
– Faites l'appoint d'huile adéquate par petites quantités.
– Entretenez régulièrement votre véhicule en vérifiant le niveau d'huile pour éviter d'ajouter trop d'huile par inadvertance.
– Dès que le niveau d'huile atteint la zone , revissez soigneuse- ment le bouchon de l'orifice de remplissage.Pour connaître l'emplacement de l'or ifice de remplissage d'huile-moteur,
reportez-vous à la figure corresponda nte représentant le compartiment-
moteur ⇒page 276.
Spécifications d'huile-moteur ⇒page 217.
ATTENTION !
L'huile est facilement inflammable ! Lorsque vous faites l'appoint, évitez de
renverser de l'huile sur les parties brûlantes du moteur.
Prudence !
Si le niveau d'huile se trouve au-dessus de la zone , ne pas démarrer le
moteur. Risque d'endommagement du catalyseur et du moteur ! Prenez
contact avec un atelier spécialisé.
Conseil antipollution
Le niveau d'huile ne doit en aucun cas dépasser la zone . Sinon, de l'huile
risque d'être aspirée par l'aération de carter-moteur et parvenir dans l'atmos-
phère par l'intermédiaire du système d'échappement.Vidange d'huile-moteur
La vidange d'huile-moteur doit être effectuée dans le cadre
des travaux d'entretien.Nous vous recommandons de faire effectuer la vidange d'huile par un Service
Technique.
Dans le Service de Contrôle et d'Entretien, vous êtes informé des intervalles
nécessaires pour la vidange de l'huile-moteur ⇒ brochure « Service de
Contrôle et d'Entretien ».
ATTENTION !
N'effectuez la vidange d'huile-moteur vous-même que si vous possédez les
connaissances requises pour ce type de travail !•
Avant d'ouvrir le capot-moteur, tenez compte des avertissements
⇒ page 214, « Consignes de sécurité pour les interventions dans le
compartiment-moteur ».
•
Laissez refroidir le moteur. Du liquide de refroidissement chaud peut
occasionner des brûlures !
•
Portez des lunettes de protection – risque de brûlures corrosives par
projections d'huile.
•
Gardez votre bras à l'horizontale lorsque vous dévissez la vis de
vidange d'huile à la main afin d'éviter que l'huile qui s'écoule ne dégouline
le long de votre bras.
ABAA
AA
Altea frances Seite 221 Montag, 3. Oktober 2005 5:19 17

Vérification et remises à niveau
222•

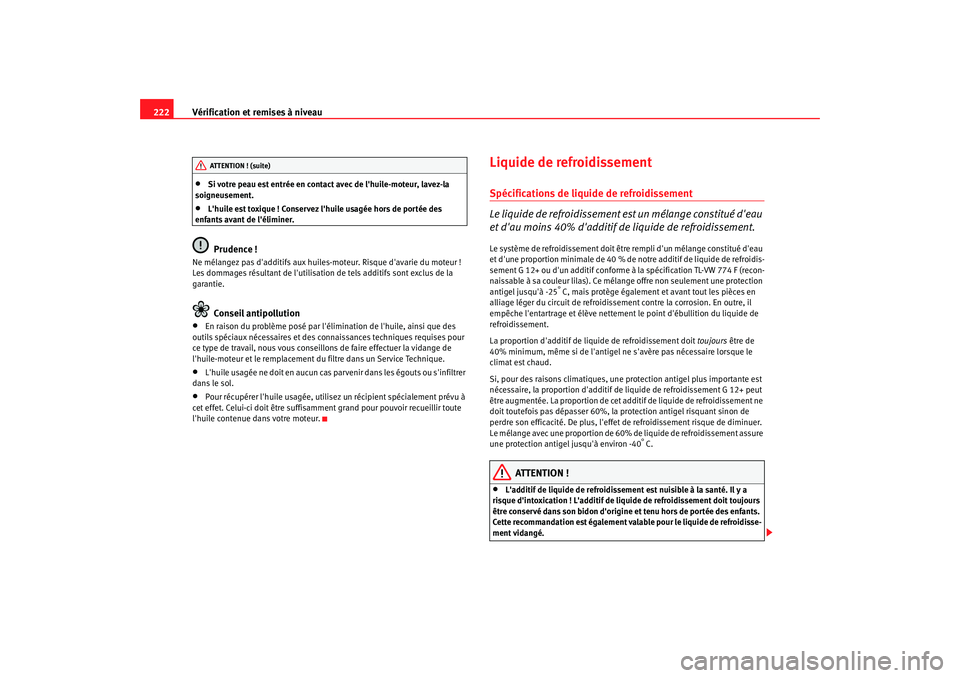

Si votre peau est entrée en contact avec de l'huile-moteur, lavez-la
soigneusement.
•
L'huile est toxique ! Conservez l'huile usagée hors de portée des
enfants avant de l'éliminer.Prudence !
Ne mélangez pas d'additifs aux huiles-moteur. Risque d'avarie du moteur !
Les dommages résultant de l'utilisation de tels additifs sont exclus de la
garantie.
Conseil antipollution
•
En raison du problème posé par l'él imination de l'huile, ainsi que des
outils spéciaux nécessaires et des connaissances techniques requises pour
ce type de travail, nous vous consei llons de faire effectuer la vidange de
l'huile-moteur et le remplacement du filtre dans un Service Technique.
•
L'huile usagée ne doit en aucun cas parvenir dans les égouts ou s'infiltrer
dans le sol.
•
Pour récupérer l'huile usagée, utilisez un récipient spécialement prévu à
cet effet. Celui-ci doit être suffisamme nt grand pour pouvoir recueillir toute
l'huile contenue dans votre moteur.
Liquide de refroidissementSpécifications de liquide de refroidissement
Le liquide de refroidissement est un mélange constitué d'eau
et d'au moins 40% d'additif de liquide de refroidissement.Le système de refroidissement doit être rempli d'un mélange constitué d'eau
et d'une proportion minimale de 40 % de notre additif de liquide de refroidis-
sement G 12+ ou d'un additif conforme à la spécification TL-VW 774 F (recon-
naissable à sa couleur lilas). Ce mélange offre non seulement une protection
antigel jusqu'à -25
°C, mais protège également et avant tout les pièces en
alliage léger du circuit de refroidissement contre la corrosion. En outre, il
empêche l'entartrage et élève nettement le point d'ébullition du liquide de
refroidissement.
La proportion d'additif de liquide de refroidissement doit toujours être de
40% minimum, même si de l'antigel ne s'avère pas nécessaire lorsque le
climat est chaud.
Si, pour des raisons climatiques, une protection antigel plus importante est
nécessaire, la proportion d'additif de liquide de refroidissement G 12+ peut
être augmentée. La proportion de cet additif de liquide de refroidissement ne
doit toutefois pas dépasser 60%, la pr otection antigel risquant sinon de
perdre son efficacité. De plus, l'effet de refroidissement risque de diminuer.
Le mélange avec une proportion de 60% de liquide de refroidissement assure
une protection antigel jusqu'à environ -40
°C.
ATTENTION !
•
L'additif de liquide de refroidissement est nuisible à la santé. Il y a
risque d'intoxication ! L'additif de li quide de refroidissement doit toujours
être conservé dans son bidon d'origin e et tenu hors de portée des enfants.
Cette recommandation est également vala ble pour le liquide de refroidisse-
ment vidangé.
ATTENTION ! (suite)
Altea frances Seite 222 Montag, 3. Oktober 2005 5:19 17

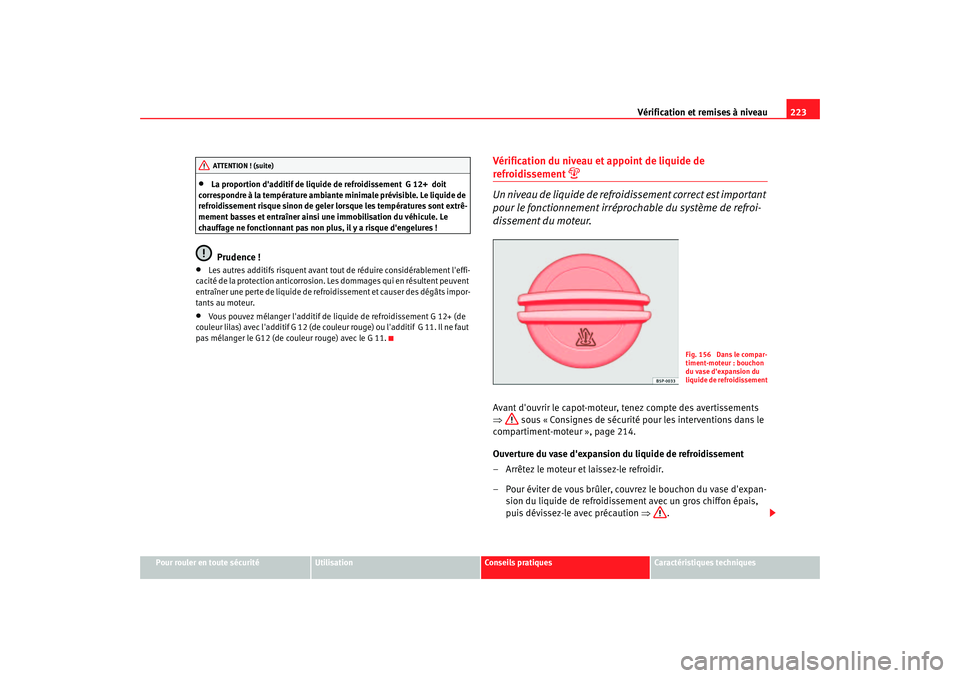

Vérification et remises à niveau223
Pour rouler en toute sécurité
Utilisation
Conseils pratiques
Caractéristiques techniques
•
La proportion d'additif de liquide de refroidissement G 12+ doit
correspondre à la température ambiante minimale prévisible. Le liquide de
refroidissement risque sinon de geler lorsque les températures sont extrê-
mement basses et entraîner ainsi une immobilisation du véhicule. Le
chauffage ne fonctionnant pas non plus, il y a risque d'engelures !Prudence !
•
Les autres additifs risquent avant tout de réduire considérablement l'effi-
cacité de la protection anticorrosion. Les dommages qui en résultent peuvent
entraîner une perte de liquide de refroi dissement et causer des dégâts impor-
tants au moteur.
•
Vous pouvez mélanger l'additif de liquide de refroidissement G 12+ (de
couleur lilas) avec l'additif G 12 (de couleu r rouge) ou l'additif G 11. Il ne faut
pas mélanger le G12 (de couleur rouge) avec le G 11.
Vérification du niveau et appoint de liquide de refroidissement

Un niveau de liquide de refroidissement correct est important
pour le fonctionnement irréprochable du système de refroi-
dissement du moteur.Avant d'ouvrir le capot-moteur, tenez compte des avertissements
⇒ sous « Consignes de sécurité pour les interventions dans le
compartiment-moteur », page 214.
Ouverture du vase d'expansion du liquide de refroidissement
– Arrêtez le moteur et laissez-le refroidir.
– Pour éviter de vous brûler, couvrez le bouchon du vase d'expan- sion du liquide de refroidissement avec un gros chiffon épais,
puis dévissez-le avec précaution ⇒.
ATTENTION ! (suite)
Fig. 156 Dans le compar-
timent-moteur : bouchon
du vase d'expansion du
liquide de refroidissement
Altea frances Seite 223 Montag, 3. Oktober 2005 5:19 17

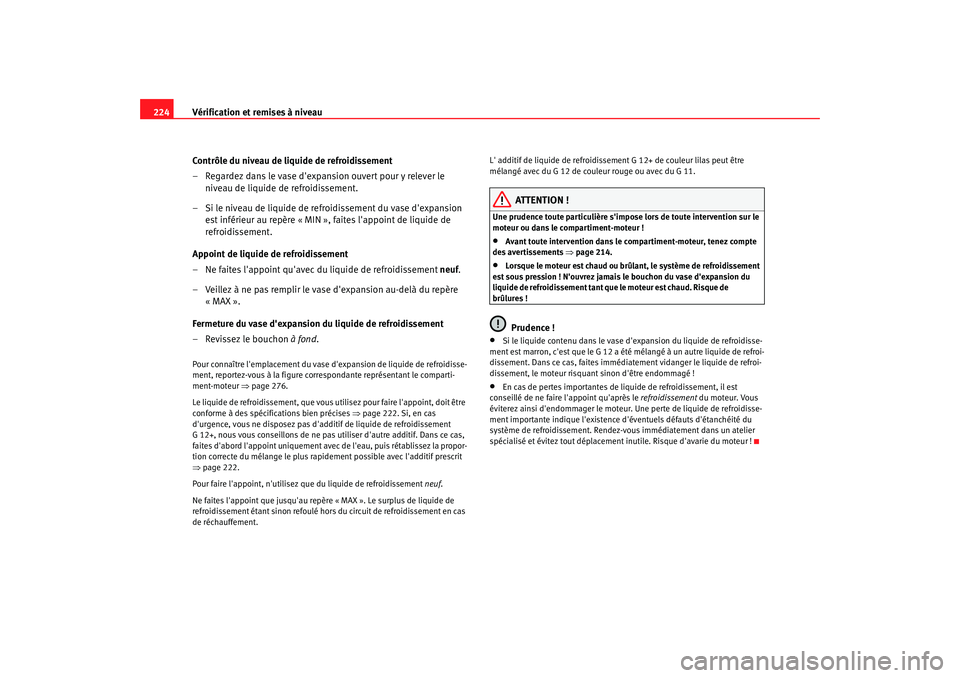

Vérification et remises à niveau
224
Contrôle du niveau de liquide de refroidissement
– Regardez dans le vase d'expansion ouvert pour y relever le niveau de liquide de refroidissement.
– Si le niveau de liquide de refroidissement du vase d'expansion est inférieur au repère « MIN », faites l'appoint de liquide de
refroidissement.
Appoint de liquide de refroidissement
– Ne faites l'appoint qu'avec du liquide de refroidissement neuf.
– Veillez à ne pas remplir le vase d'expansion au-delà du repère «MAX».
Fermeture du vase d'expansion du liquide de refroidissement
–Revissez le bouchon à fond .Pour connaître l'emplacement du vase d'expansion de liquide de refroidisse-
ment, reportez-vous à la figure correspondante représentant le comparti-
ment-moteur ⇒page 276.
Le liquide de refroidissement, que vous ut ilisez pour faire l'appoint, doit être
conforme à des spécifications bien précises ⇒page 222. Si, en cas
d'urgence, vous ne disposez pas d'ad ditif de l
iquide de refroidissement
G 12+, nous v

ous con seillons de ne pas uti liser d'autre additif. Dans ce cas,
faites d'abord l'appoint uniquement avec de l'eau, puis rétablissez la propor-
tion correcte du mélange le plus rapidement possible avec l'additif prescrit
⇒ page 222.
Pour faire l'appoint, n'utilisez que du liquide de refroidissement neuf .
Ne faites l'appoint que jusqu'au repèr e « MAX ». Le surplus de liquide de
refroidissement étant sinon refoulé hors du circuit de refroidissement en cas
de réchauffement. L' additif de liquide de refroidissem
ent G 12+ de couleur lilas peut être
mélangé avec du G 12 de couleur rouge ou avec du G 11.
ATTENTION !
Une prudence toute particulière s'impose lors de toute intervention sur le
moteur ou dans le compartiment-moteur !•
Avant toute intervention dans le compartiment-moteur, tenez compte
des avertissements ⇒ page 214.
•
Lorsque le moteur est chaud ou brûlant, le système de refroidissement
est sous pression ! N'ouvrez jamais le bouchon du vase d'expansion du
liqu ide de refroidi ssement tant que le moteur est chaud. Risque de
brûlures !Prudence !
•
Si le liquide contenu dans le vase d'expansion du liquide de refroidisse-
ment est marron, c'est que le G 12 a été mélangé à un autre liquide de refroi-
dissement. Dans ce cas, faites immédiatement vidanger le liquide de refroi-
dissement, le moteur risqua nt sinon d'être endommagé !
•
En cas de pertes importantes de liquide de refroidissement, il est
conseillé de ne faire l'appoint qu'après le refroidissement du moteur. Vous
éviterez ainsi d'endommager le moteur. Une perte de liquide de refroidisse-
ment importante indique l'existence d'éventuels défauts d'étanchéité du
système de refroidissement. Rendez-vous immédiatement dans un atelier
spécialisé et évitez tout déplacement inutile. Risque d'avarie du moteur !
Altea frances Seite 224 Montag, 3. Oktober 2005 5:19 17

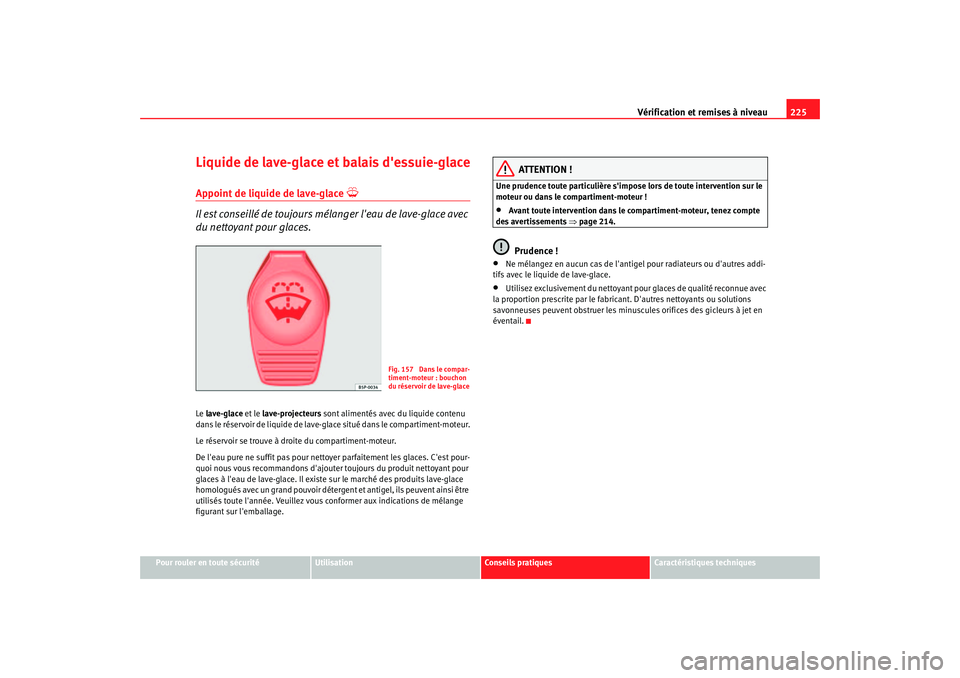

Vérification et remises à niveau225
Pour rouler en toute sécurité
Utilisation
Conseils pratiques
Caractéristiques techniques
Liquide de lave-glace et balais d'essuie-glaceAppoint de liquide de lave-glace

Il est conseillé de toujours mélanger l'eau de lave-glace avec
du nettoyant pour glaces.Le lave-glace et le lave-projecteurs sont alimentés avec du liquide contenu
dans le réservoir de liquide de lave-glace situé dans le compartiment-moteur.
Le réservoir se trouve à droi te du compartiment-moteur.
De l'eau pure ne suffit pas pour nettoyer parfaitement les glaces. C'est pour-
quoi nous vous recommandons d'ajouter toujours du produit nettoyant pour
glaces à l'eau de lave-glace. Il existe sur le marché des produits lave-glace
homologués avec un grand pouvoir détergent et antigel, ils peuvent ainsi être
utilisés toute l'année. Veuillez vous conformer aux indications de mélange
figurant sur l'emballage.
ATTENTION !
Une prudence toute particulière s'impose lors de toute intervention sur le
moteur ou dans le compartiment-moteur !•
Avant toute intervention dans le compartiment-moteur, tenez compte
des avertissements ⇒page 214.Prudence !
•
Ne mélangez en aucun cas de l'antige l pour radiateurs ou d'autres addi-
tifs avec le liquide de lave-glace.
•
Utilisez exclusivement du nettoyant pour glaces de qualité reconnue avec
la proportion prescrite par le fabric ant. D'autres nettoyants ou solutions
savonneuses peuvent obstruer les minus cules orifices des gicleurs à jet en
éventail.
Fig. 157 Dans le compar-
timent-moteur : bouchon
du réservoir de lave-glace
Altea frances Seite 225 Montag, 3. Oktober 2005 5:19 17

Vérification et remises à niveau

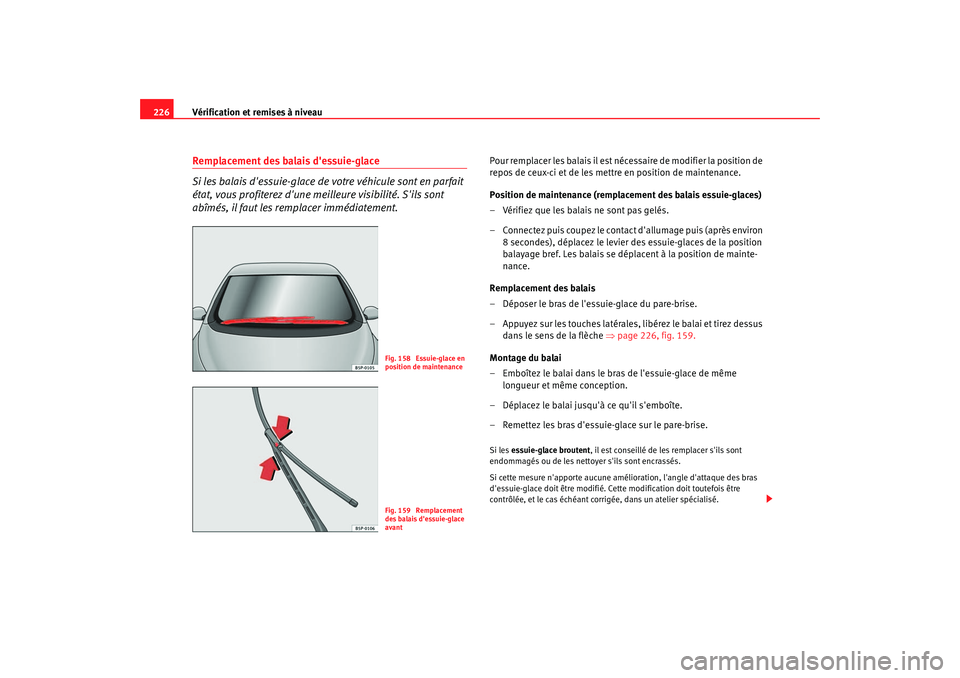

226Remplacement des balais d'essuie-glace
Si les balais d'essuie-glace de votre véhicule sont en parfait
état, vous profiterez d'une meilleure visibilité. S'ils sont
abîmés, il faut les remplacer immédiatement.
Pour remplacer les balais il est nécessaire de modifier la position de
repos de ceux-ci et de les mettre en position de maintenance.
Position de maintenance (remplacement des balais essuie-glaces)
– Vérifiez que les balais ne sont pas gelés.
– Co n n e c t e z p u i s c o u p e z l e c o n t a c t d ' a l l u m a g e p u i s ( a p r è s e n v i r o n
8 secondes), déplacez le levier des essuie-glaces de la position
balayage bref. Les balais se déplacent à la position de mainte-
nance.
Remplacement des balais
– Déposer le bras de l'essuie-glace du pare-brise.
– Appuyez sur les touches latérales, libérez le balai et tirez dessus dans le sens de la flèche ⇒ page 226, fig. 159.
Montage du balai
– Emboîtez le balai dans le bras de l'essuie-glace de même longueur et même conception.
– Déplacez le balai jusqu'à ce qu'il s'emboîte.
– Remettez les bras d'essuie-glace sur le pare-brise.Si les essuie-glace broutent , il est conseillé de les remplacer s'ils sont
endommagés ou de les nettoyer s'ils sont encrassés.
Si cette mesure n'apporte aucune amélioration, l'angle d'attaque des bras
d'essuie-glace doit être modifié. Cette modification doit toutefois être
contrôlée, et le cas échéant corrigée, dans un atelier spécialisé.
Fig. 158 Essuie-glace en
position de maintenanceFig. 159 Remplacement
des balais d'essuie-glace
avant
Altea frances Seite 226 Montag, 3. Oktober 2005 5:19 17

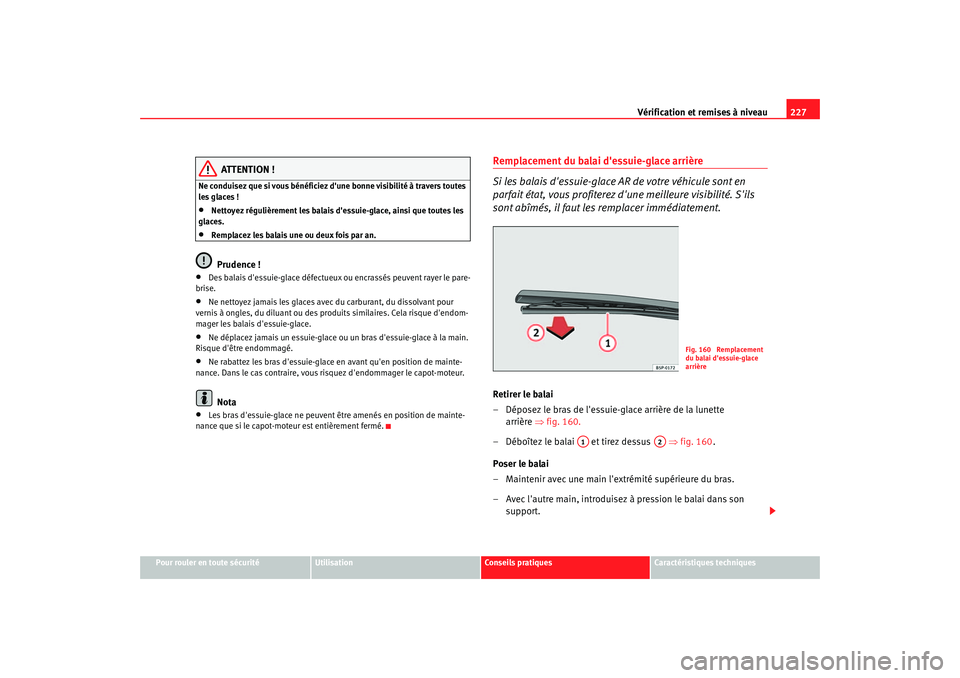

Vérification et remises à niveau227
Pour rouler en toute sécurité
Utilisation
Conseils pratiques
Caractéristiques techniques
ATTENTION !
Ne conduisez que si vous bénéficiez d'une bonne visibilité à travers toutes
les glaces !•
Nettoyez régulièrement les balais d'essuie-glace, ainsi que toutes les
glaces.
•
Remplacez les balais une ou deux fois par an.Prudence !
•
Des balais d'essuie-glace défectueux ou encrassés peuvent rayer le pare-
brise.
•
Ne nettoyez jamais les glaces avec du carburant, du dissolvant pour
vernis à ongles, du diluant ou des produits similaires. Cela risque d'endom-
mager les balais d'essuie-glace.
•
Ne déplacez jamais un essuie-glace ou un bras d'essuie-glace à la main.
Risque d'être endommagé.
•
Ne rabattez les bras d'essuie-glace en avant qu'en position de mainte-
nance. Dans le cas contraire, vous risquez d'endommager le capot-moteur.Nota
•
Les bras d'essuie-glace ne peuvent être amenés en position de mainte-
nance que si le capot-moteur est entièrement fermé.
Remplacement du balai d'essuie-glace arrière
Si les balais d'essuie-glace AR de votre véhicule sont en
parfait état, vous profiterez d'une meilleure visibilité. S'ils
sont abîmés, il faut les remplacer immédiatement.Retirer le balai
– Déposez le bras de l'essuie-glace arrière de la lunette arrière⇒ fig. 160.
– Déboîtez le balai et tirez dessus .
⇒ fig. 160
Poser le balai
– Maintenir avec une main l'extrémité supérieure du bras.
– Avec l'autre main, introduisez à pression le balai dans son support.
Fig. 160 Remplacement
du balai d'essuie-glace
arrière
A1
A2
Altea frances Seite 227 Montag, 3. Oktober 2005 5:19 17

Vérification et remises à niveau

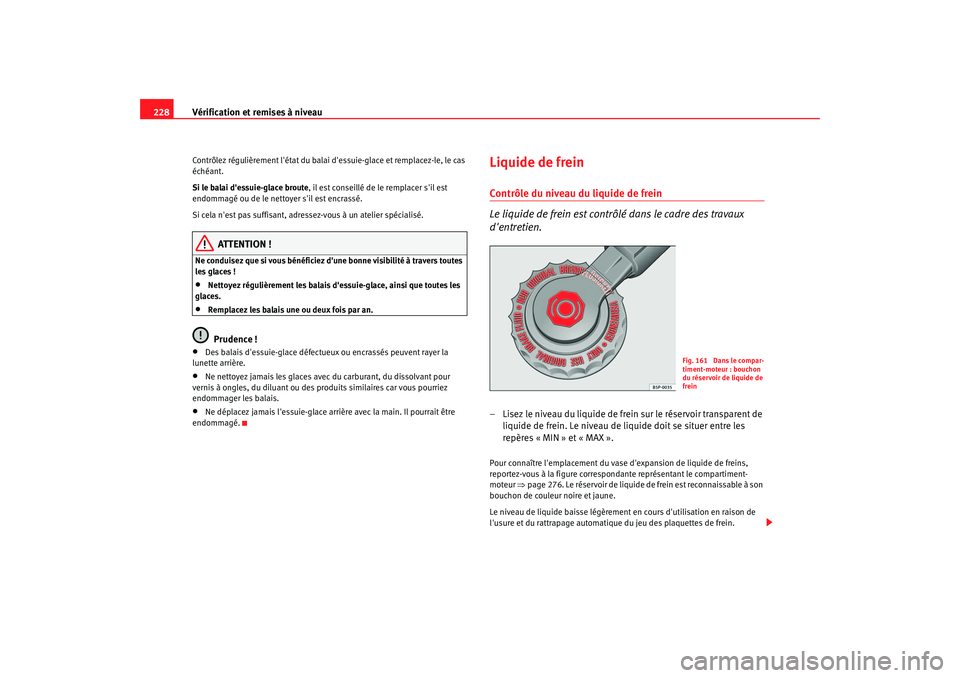

228Contrôlez régulièrement l'état du balai d'essuie-glace et remplacez-le, le cas
échéant.
Si le balai d'essuie-glace broute , il est conseillé de le remplacer s'il est
endommagé ou de le nettoyer s'il est encrassé.
Si cela n'est pas suffisant, adressez-vous à un atelier spécialisé.
ATTENTION !
Ne conduisez que si vous bénéficiez d'une bonne visibilité à travers toutes
les glaces !•
Nettoyez régulièrement les balais d'essuie-glace, ainsi que toutes les
glaces.
•
Remplacez les balais une ou deux fois par an.Prudence !
•
Des balais d'essuie-glace défectueux ou encrassés peuvent rayer la
lunette arrière.
•
Ne nettoyez jamais les glaces avec du carburant, du dissolvant pour
vernis à ongles, du diluant ou des prod uits similaires car vous pourriez
endommager les balais.
•
Ne déplacez jamais l'essuie-glace arri ère avec la main. Il pourrait être
endommagé.
Liquide de freinContrôle du niveau du liquide de frein
Le liquide de frein est contrô lé dans le cadre des travaux
d'entretien.– Lisez le niveau du liquide de frein sur le réservoir transparent de
liquide de frein. Le niveau de liquide doit se situer entre les
repères « MIN » et « MAX ».Pour connaître l'emplacement du vase d'expansion de liquide de freins,
reportez-vous à la figure correspondante représentant le compartiment-
moteur ⇒page 276. Le réservoir de liquide de frein est reconnaissable à son
bouchon de couleur noire et jaune.
Le niveau de liquide baisse légèrement en cours d'utilisation en raison de
l'usure et du rattrapage automati que du jeu des plaquettes de frein.
Fig. 161 Dans le compar-
timent-moteur : bouchon
du réservoir de liquide de
frein
Altea frances Seite 228 Montag, 3. Oktober 2005 5:19 17
